1. 設備概述
GF LM2002-01 全規格料盤(pan)自(zi)(zi)動貼(tie)標機是(shi)一(yi)款面向電子元(yuan)器件行業7-15英(ying)寸(cun)(cun)料盤(pan)的(de)自(zi)(zi)動貼(tie)標機，針對SMT行業中倉庫(ku)的(de)7-15英(ying)寸(cun)(cun)料盤(pan)在收貨(huo)轉換MES標簽(qian)設計開發自(zi)(zi)動讀碼、打(da)印(yin)貼(tie)附(fu)、復核(he)MES標簽(qian)的(de)自(zi)(zi)動化設備。設備在10-14秒鐘內可以(yi)完成原(yuan)標簽(qian)讀碼、MES標簽(qian)打(da)印(yin)貼(tie)附(fu)、MES標簽(qian)復核(he)、料盤(pan)自(zi)(zi)動堆垛等(deng)功(gong)能，可為操作(zuo)員節省大量的(de)寶貴時間。
2. 設備特征
l 設備占地面(mian)積合理，設計緊湊，操作方式符合人體(ti)工程學；
l 操作便捷，簡單培(pei)訓(xun)即可上(shang)崗；
l 一鍵(jian)啟(qi)動，不需要操作員(yuan)干預；
l 極低的設備(bei)故障率(lv)；
l 高效率(lv)的替(ti)代人工；
l 投(tou)資回報快；

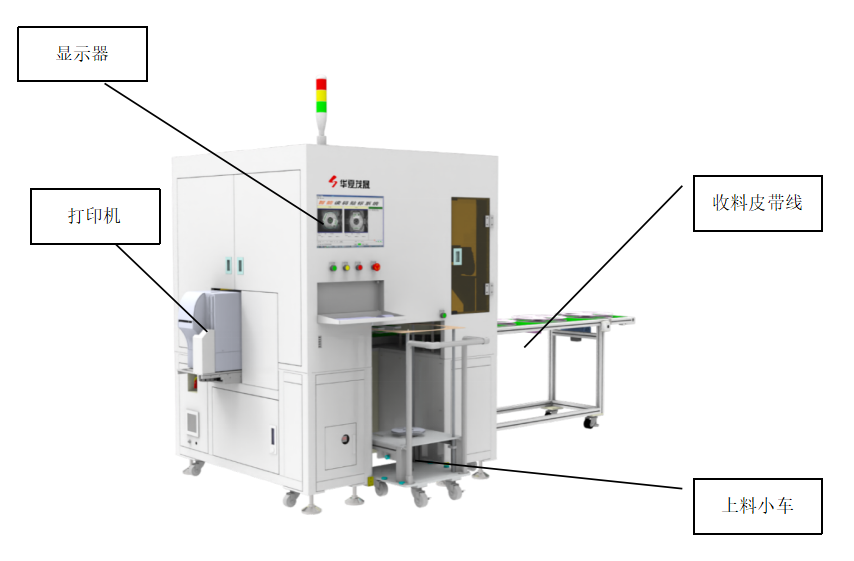

3. 設備外觀

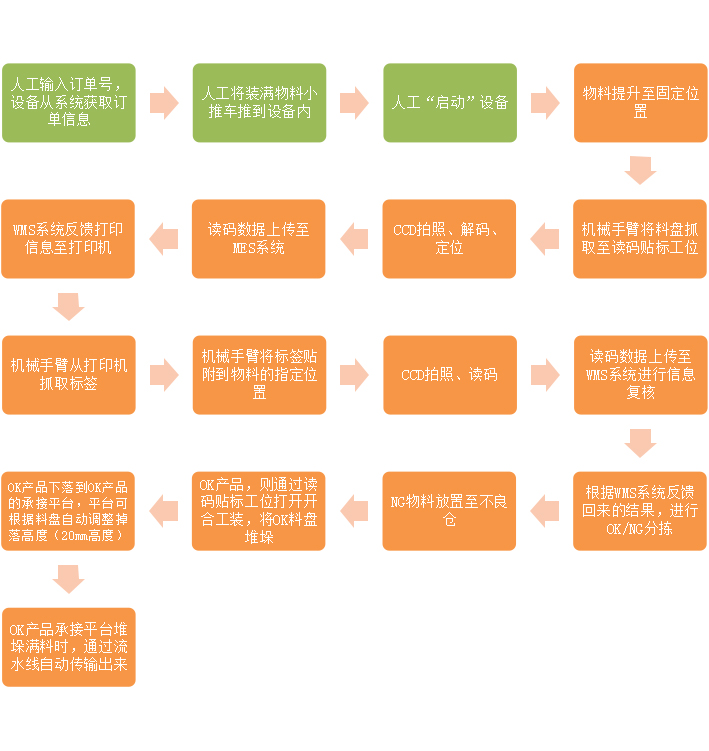

4. 設備工作流程
5. 設備模塊介紹
5.1 上料小車：
（1） 總(zong)共配(pei)置2輛小(xiao)車(che)，每輛小(xiao)車(che)可裝載50個料盤；
（2） 采用(yong)小車(che)緩存料(liao)盤(pan)，小車(che)推到至設備內，小車(che)定位(wei)后抬升(sheng)機(ji)構將物(wu)料(liao)抬升(sheng)至取料(liao)位(wei)置
5.2 取料/貼標機械手臂：
（1） 用于將料盤抓取到讀(du)碼(ma)貼標工位以及NG倉；
（2） 用(yong)于取標以及(ji)貼標；
5.3 自動讀碼、定位CCD模塊(kuai)、自動復核：
（1） CCD拍照、讀取料盤(pan)上(shang)的條(tiao)碼(ma)信(xin)息，上(shang)傳至(zhi)MES系統(tong)；
（2） 自動識(shi)別料盤(pan)的待貼(tie)標位置；
（3） 貼完標簽(qian)后，CCD拍(pai)照、讀取料盤上(shang)的條碼(ma)信(xin)息，上(shang)傳至MES系統(tong)進(jin)行復核；
5.4 即時打印貼標模塊：
（1） 通過(guo)讀碼(ma)CCD與(yu)MES系統信息比對，OK料(liao)自動(dong)(dong)打印標簽，NG料(liao)自動(dong)(dong)報警并抓至NG區；
（2） 取(qu)標機構將標簽吸取(qu)起來，配置有(you)標簽檢測(ce)有(you)無功能，判(pan)斷是否掉標；
（3） 取標(biao)機(ji)構將(jiang)標(biao)簽貼到料盤的(de)指定位置(zhi)（貼標(biao)的(de)位置(zhi)可通過軟件(jian)配置(zhi)）；
5.5 物料分選：
（1） OK物料(liao)則由讀碼貼標工位(wei)的開(kai)(kai)合裝置(zhi)打(da)開(kai)(kai)，料(liao)盤(pan)通過(guo)料(liao)盤(pan)中心(xin)圓孔導向下料(liao)并堆垛OK品(pin)承接平(ping)(ping)臺(tai)上，承接平(ping)(ping)臺(tai)由電機控(kong)制提(ti)升高(gao)度(du)，確保承接平(ping)(ping)臺(tai)和料(liao)盤(pan)的高(gao)度(du)差為20mm，確保不會損壞料(liao)盤(pan)中的電子元器(qi)件；
（2） 承接平臺可緩(huan)存料(liao)盤(pan)高度(du)為100mm，約(yue)10盤(pan)料(liao)盤(pan)（8mm厚度(du)），緩(huan)存堆垛滿料(liao)后，整垛料(liao)盤(pan)通過流水線自動傳輸至設備外部；
（3） NG物(wu)料則(ze)由(you)機械手臂抓取(qu)放置到NG倉中，落差(cha)(cha)高度差(cha)(cha)＜20mm；
5.6 OK傳輸線：
（1） OK物料(liao)堆垛后，通過輸送線(xian)緩(huan)存輸出（外(wai)接輸送線(xian)根據客戶需求定制）；
（2） 物料(liao)(liao)可(ke)持續(xu)整垛(duo)順序輸出，也可(ke)通過(guo)收料(liao)(liao)按鈕快速(su)收料(liao)(liao)；
（3） 人工取走整垛物料；

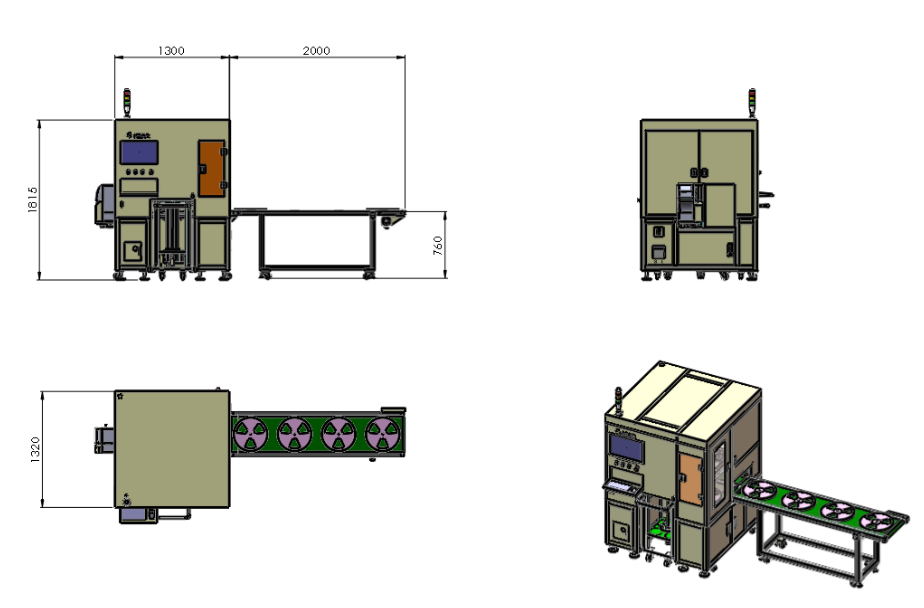

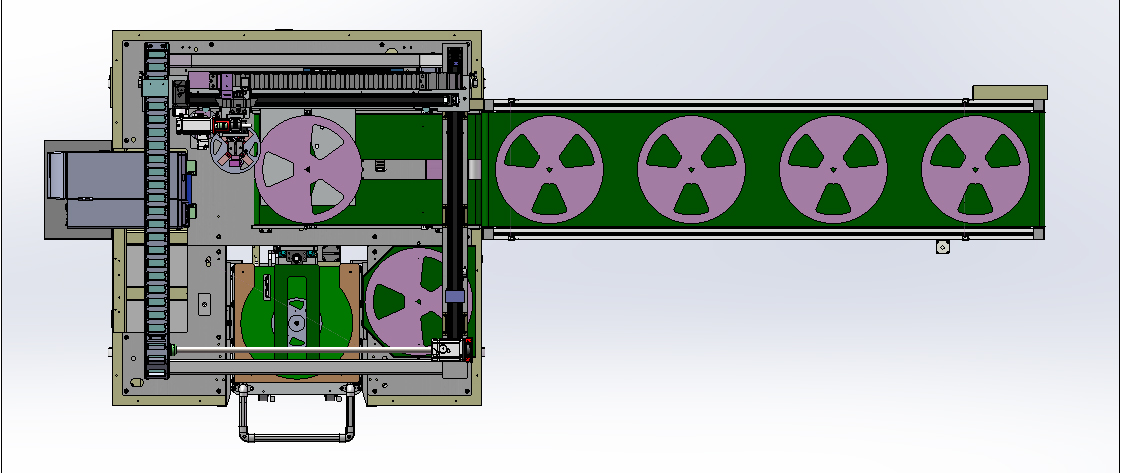

5.7 設備布局圖：
6. 參數配置
設備效率 | 效率 | 10-14秒/盤（效率是在模擬WMS接口情況(kuang)下(xia)取得，因不(bu)(bu)同(tong)MES系統(tong)接口不(bu)(bu)同(tong)會有差異） |
貼標精度 | ≤±2mm | |
設備外觀 | 顏色 | 顏色：信號白 色號：RAL9003 |
功能 | 掃碼(ma)、生成標簽(qian)、貼標、校核、分選 | 支持 |
貼標位置 | 尋找料盤的空(kong)白位(wei)置(zhi)貼(tie)標，7英寸料盤可能會局部貼(tie)附在料帶上（避(bi)開標簽位(wei)置(zhi)） | 支持 |
覆蓋(gai)指定標簽(qian)（選擇不是數據源的(de)標簽(qian)） | ||
設備尺寸 | 長/寬/高 | 1300mm / 1300mm / 1850mm |
重量 | 450kg | |
電氣 | 輸入電壓 | 220V |
額定功率 | <5 KW | |
額定電流 | 10A | |
壓縮空氣 | 壓力 | ≥0.5MPa |
進氣管徑 | 8mm | |
濾水、油等級 | 除水、除油 | |
適用料盤型號 | 料盤直徑 | 178—380mm |
料盤厚度 | 8—56mm | |
料盤重量 | 100—2000g | |
料盤信息識別 | 一維碼、二維碼 | 支持 |
字符、文字 | 不支持 | |
標簽規格 | 兼容寬度 | 50--80mm |
兼容高度 | 20--50mm | |
儲料器 | 上料緩存 | 小推車：2輛； 每輛小推車：50盤(pan)（厚(hou)度：8mm）； |
下料緩存 | 10盤（厚(hou)度：8mm）+對接定制(zhi)皮帶線長度 | |
NG倉 | 10盤（厚(hou)度：8mm） | |
打印機 | 盤標打印機 | 斑馬(ma)，300dpi（設(she)備(bei)配套） |
噪音 | 噪聲(sheng)等(deng)級Noise level: | ≤70dB |
7. 軟件對接方式
(1) 設備與客戶系(xi)統(tong)通訊方式：webAPI；
(2) 讀(du)碼(ma)：設備將CCD讀(du)碼(ma)到所有條(tiao)碼(ma)信息發(fa)送給MES系(xi)統(tong)，不對CCD采集(ji)到的數據做(zuo)篩選過濾(lv)處(chu)理；
(3) MES標簽(qian)生(sheng)成：客戶MES系統(tong)自(zi)動過濾出需求的數據信息并且生(sheng)成MES標簽(qian)，下(xia)載到設備，設備打印貼附MES標簽(qian)；
(4) 復(fu)核(he)：設備將CCD讀碼(ma)到所有(you)條碼(ma)信(xin)息(xi)發送給MES系統，MES系統判斷標簽信(xin)息(xi)得出復(fu)核(he)結果反饋給貼(tie)標機；
8. 主要部件品牌
序號 | 部件 | 品牌 | 備注 |
1 | PLC | 匯川 | |
2 | 步進電機 | 雷賽 | |
3 | 氣動元器件 | 亞德客、SMC | |
4 | 伺服電機 | 匯川 | |
5 | 模組 | CCM、TICO | |
6 | 檢測開關 | 松下、歐姆龍、神武 | |
7 | 空開(kai)、按鈕(niu)、切換開(kai)關及(ji)LED指示燈 | 施耐德 | |
8 | 打印機 | 斑馬 | |
9 | 相機 | 海康威視 | |
10 | 視覺算法 | 康耐視 | |
11 | 電腦 | 艾訊宏達 |
9. 售后維護
（1）設(she)備的保修期限為(wei)設(she)備正式驗收合(he)格之日起12個月，期間由賣方(fang)負(fu)責免費(fei)維(wei)(wei)修維(wei)(wei)護設(she)備（易損件(jian)除外）。如有設(she)備品質異常，賣方(fang)售后服(fu)務人員應(ying)在收到(dao)(dao)買方(fang)通知后的48小時內到(dao)(dao)達(da)設(she)備現場。
（2）保修期滿后，售(shou)后服務(wu)支持，買方僅(jin)收取(qu)合理的(de)(de)工(gong)時費(fei)及差旅費(fei)，涉(she)及設備相關配件更換的(de)(de)，買方可以選(xuan)擇自(zi)購(gou)或向賣(mai)方購(gou)買。
10. 易耗品清單
序號 | 品名 | 單位 | 數量 | 壽命 |
1 | 真空吸嘴 | 個 | 8（一組） | 6個月 |
2 | 打印頭 | 個 | 1 | 3個月 |
3 | 打印機皮帶 | 個 | 1 | 6個月 |
