1. 設備概述
GF LableMan 1000-03 7英寸料盤(pan)自動(dong)貼(tie)標(biao)機是一款面向電子元器件行業7英寸料盤(pan)的(de)(de)自動(dong)貼(tie)標(biao)機，針對(dui)SMT行業中倉庫的(de)(de)7英寸料盤(pan)在收貨轉換(huan)MES標(biao)簽設(she)計(ji)開發自動(dong)讀(du)碼(ma)、打(da)印貼(tie)附(fu)、復核(he)MES標(biao)簽的(de)(de)自動(dong)化設(she)備(bei)。設(she)備(bei)在2.5秒鐘內可以完成(cheng)原標(biao)簽讀(du)碼(ma)、MES標(biao)簽打(da)印貼(tie)附(fu)、MES標(biao)簽復核(he)、料盤(pan)自動(dong)堆垛(duo)等功能，可為操作員節省大量的(de)(de)寶(bao)貴(gui)時間。
2. 設備特征
l 設備占地(di)面積小(xiao)，設計(ji)緊(jin)湊；
l 一(yi)鍵啟動，不需要操作員干預(yu)；
l 極低的(de)設備故(gu)障(zhang)率；
l 高效率(lv)的替代(dai)人工；
l 投資回報快；

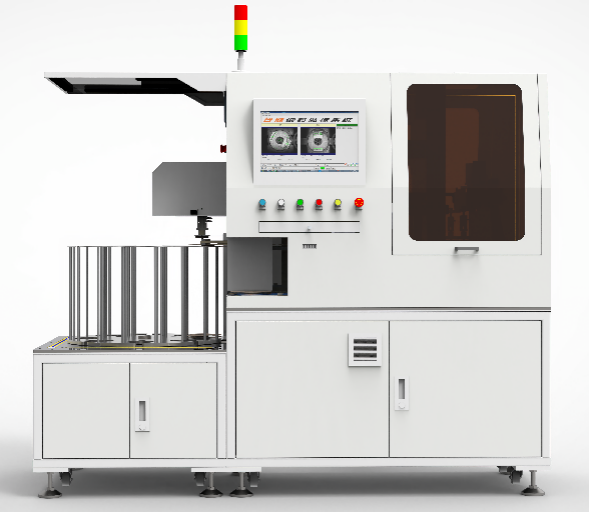

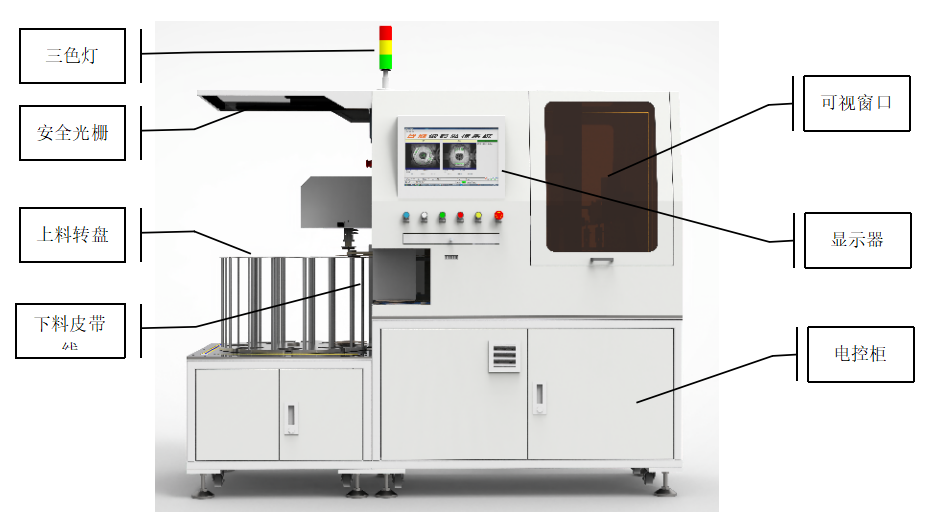

3. 設備外觀.

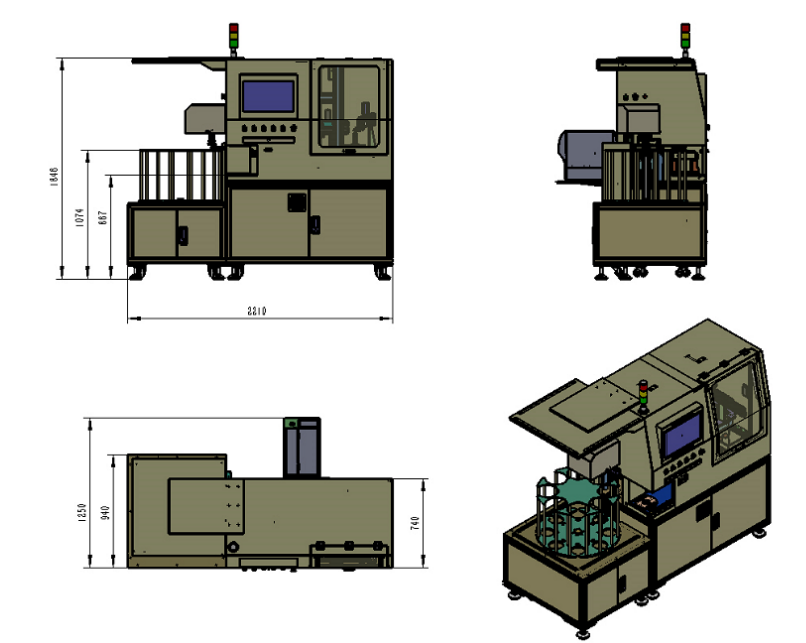

長*寬*高：2210mm*1250mm*1848mm

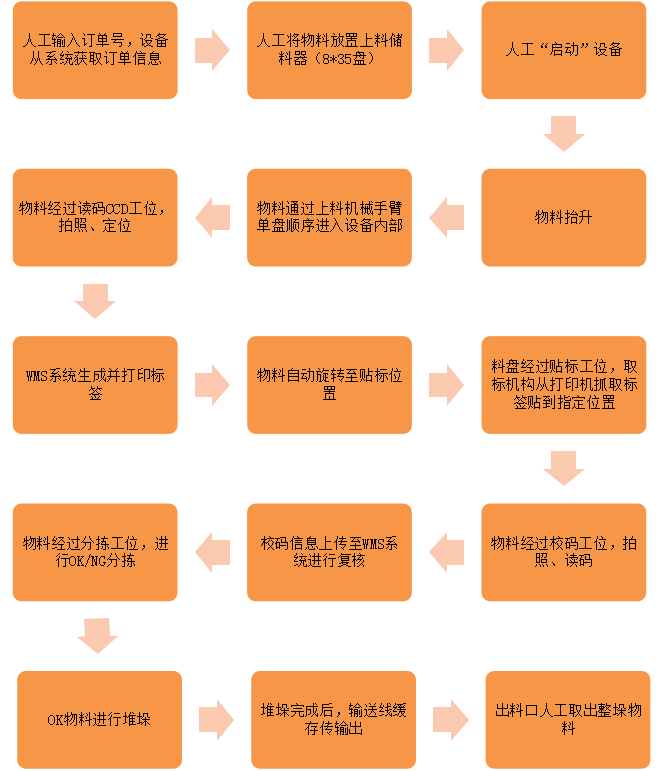

4. 設備工作流程
5. 設備模塊介紹
5.1 上料緩存器：
（1） 總共8工(gong)位，每個(ge)工(gong)位裝載35個(ge)料(liao)盤(pan)，總計(ji)280個(ge)料(liao)盤(pan)；
（2） 采用轉盤緩存物料，抬升機(ji)構將物料抬升至(zhi)取料位置；
（3） 上(shang)料(liao)緩(huan)存器有安全光(guang)柵(zha)，人工上(shang)料(liao)時感應(ying)光(guang)柵(zha)，轉盤不會(hui)旋轉，提高(gao)安全性(xing)能；
（4） 入(ru)料機構采用夾(jia)爪方式，夾(jia)住料盤中心(xin)圓(yuan)孔，提高(gao)了(le)料盤的(de)取料穩定性；
5.2 撥叉搬運機構：
（1） 設備內部(bu)采用撥叉機構，通過機構上、右、下、左(zuo)的運動方式快速(su)搬運；
（2） 使用撥(bo)叉結(jie)構(gou)的運(yun)(yun)動方式，可(ke)以快速搬運(yun)(yun)物(wu)料，最(zui)快節拍可(ke)達到1.8s/pcs；
5.3 自動讀碼、定位CCD模塊：
（1） 讀(du)碼CCD拍照、讀(du)取料盤上(shang)的條碼信息，上(shang)傳至MES系(xi)統；
（2） 自動識(shi)別料盤(pan)的(de)待旋轉(zhuan)角度，角度上傳至PLC，旋轉(zhuan)機構按照角度數據將(jiang)料盤(pan)旋轉(zhuan)至待貼標位(wei)置；
5.4 即時打印貼標模塊：
（1） 通過讀碼CCD與MES系統信息比對，OK料自動打(da)印(yin)標簽，NG料自動報(bao)警并踢至NG區(qu)；
（2） 取(qu)標機構將標簽吸取(qu)起來，配置有標簽檢測有無功能，判斷是否(fou)掉標；
（3） 取標(biao)機構將標(biao)簽(qian)貼(tie)(tie)到(dao)料盤的指定位置(zhi)（貼(tie)(tie)標(biao)的位置(zhi)可通(tong)過軟件配(pei)置(zhi)）；
5.5 復核功能：
（1） 校標(biao)CCD拍照、讀取料盤上所有標(biao)簽(qian)信息，上傳至WMS系統；
（2） 通過WMS系統復核標簽；
5.6 物料分選：
（1） OK物(wu)料搬運(yun)至下料緩(huan)存物(wu)料區進行(xing)堆垛，NG物(wu)料直接推出至NG倉；
（2） OK緩(huan)存物料區可按照客戶的堆垛(duo)數量進行堆垛(duo)，且有分垛(duo)緩(huan)存功能(neng)；
5.7 OK傳輸線：
（1） OK物料堆垛(duo)后，通過輸送線緩存輸出；
（2） 輸送線可同時緩存6垛(duo)(duo)物料，每(mei)垛(duo)(duo)數量依訂單需求進行堆垛(duo)(duo)；
（3） 物料(liao)可持續整垛順序輸出(chu)，也可通過收料(liao)按鈕快速(su)收料(liao)；
（4） 人(ren)工(gong)取(qu)走整垛物料(liao)；

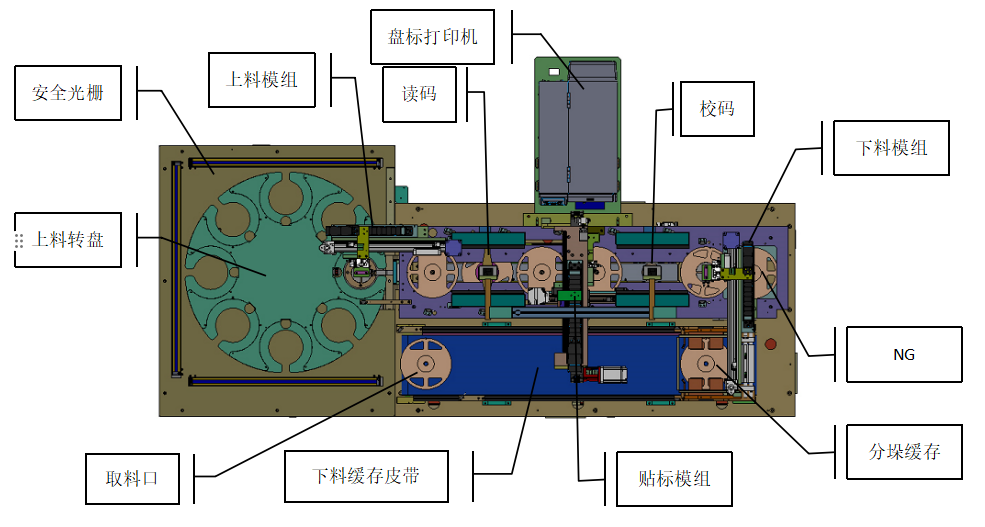

6.設備布局圖：

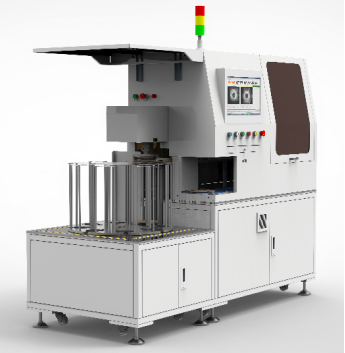

7.設備側視圖：
8. GF LM1000-03參數配置
設備效率 | 效率 | 2.5-3秒/盤（要求：與客(ke)戶(hu)接口(kou)交互(hu)時間在500ms以內） |
貼標精度 | ≤±2mm | |
功能 | 掃碼、生成標簽、貼標、校(xiao)核(he)、分選 | 支持 |
貼標位置 | 依次選擇料盤的四個位置貼標(biao)（避開標(biao)簽位置） |
|
覆蓋(gai)指定標簽（選擇(ze)不是數(shu)據(ju)源的標簽） | ||
設備尺寸 | 長/寬/高 | 2210mm*1250mm*1848mm |
重量 | 800kg | |
電氣 | 輸入電壓 | 220V |
額定功率 | <2 KW | |
額定電流 | 10A | |
壓縮空氣 | 壓力 | ≥0.5MPa |
進氣管徑 | 8mm | |
濾水、油等級 | 除水、除油 | |
適用料盤型號 | 料盤直徑 | 180±2mm |
料盤材質 | 塑料 | |
料盤厚度 | 10±2mm | |
料盤信息識別 | 一維碼、二維碼 | 支持 |
字符、文字 | 不支持 | |
標簽規格 | 兼容寬度 | 50--80mm |
兼容高度 | 20--50mm | |
儲料器 | 上料緩存 | 280盤 |
下料緩存 | 60盤 | |
打印機 | 盤標打印機 | 300dpi（設(she)備配(pei)套） |
噪音 | 噪聲等級級Noise level: | ≤70dB |
正版授權 | Bartender正版(ban)授權碼 | 客戶提供； 一(yi)臺打印機配置一(yi)個授權碼； |
9. 軟件對接方式
(1) 設備(bei)與客戶(hu)系統(tong)通訊方(fang)式：webAPI；
(2) 讀碼(ma)：設備將CCD讀碼(ma)到(dao)所有條碼(ma)信息(xi)發送給MES系(xi)統，不對CCD采集到(dao)的數據(ju)做篩選過濾處理(li)；
(3) MES標簽生(sheng)成：客戶(hu)MES系統自動(dong)過濾出(chu)需求的數據信息(xi)并且生(sheng)成MES標簽，下載到(dao)設備，設備打(da)印貼附MES標簽；
(4) 復核：設備將CCD讀碼(ma)到所有條(tiao)碼(ma)信息發送給(gei)MES系統(tong)，MES系統(tong)判斷標簽信息得(de)出(chu)復核結果反饋給(gei)貼標機；
10. 主要部件品牌
序號 | 部件 | 品牌 | 備注 |
1 | PLC | 匯川 | |
2 | 步進電機 | 雷賽 | |
3 | 氣動元器件 | 亞德客、SMC | |
4 | 伺服電機 | 匯川 | |
5 | 模組 | CCM、HIWIN | |
6 | 檢測開關 | 松下、歐姆龍 | |
7 | 空開(kai)、按(an)鈕(niu)、切換開(kai)關(guan)及LED指示燈 | 施耐德 | |
8 | 打印機 | 斑馬 | |
9 | 相機 | 海康威視 | |
10 | 視覺算法 | 康耐視 | |
11 | 電腦 | 艾訊宏達 |
11. 售后維護
（1） 設(she)備(bei)的保修期限為設(she)備(bei)正式驗收合(he)格之日起(qi)12個月，期間由賣(mai)方(fang)負責免(mian)費維修維護設(she)備(bei)（易損(sun)件(jian)除外(wai)，客戶(hu)自行采(cai)購）。如有設(she)備(bei)品(pin)質異常(chang)，賣(mai)方(fang)售后(hou)服(fu)務人員應在收到買方(fang)通(tong)知后(hou)的48小時(shi)內到達設(she)備(bei)現場(chang)。
（2） 保(bao)修(xiu)期滿后(hou)，售后(hou)服務支持(chi)，買方僅收取合理的(de)工(gong)時費及(ji)差旅(lv)費，涉及(ji)設(she)備(bei)相關(guan)配件更(geng)換的(de)，買方可以選擇自(zi)購或向賣方購買。
12. 易耗品清單
序號 | 品名 | 單位 | 數量 | 壽命 |
1 | 真空吸嘴 | 個 | 8（一組） | 6個月 |
2 | 打印頭 | 個 | 1 | 3個月 |
3 | 打印機皮帶 | 個 | 1 | 6個月 |
